ZAKRES PUBLIKACJI: ZBIORNIK REZERWOWY WODY PITNEJ
OBIEKT: SZPITAL
Jak zagospodarować nietypową przestrzeń pomieszczenia pod zabudowę zbiornika zapasu wody pitnej w szpitalu?
Andrzej Kulągowski, Konsultant technicznego wsparcia Klienta B2B Amargo
Ekspert z zakresu zbiorników i instalacji z tworzyw sztucznych
Cel inwestycji
Zapewnienie źródła zapasu wody pitnej w obiekcie szpitalnym zgodnie z wymogami Rozporządzenia Ministra Zdrowia.
Aby zapewnić odpowiedni zapas wody pitnej wynikający z Rozporządzenia Ministra Zdrowia, w jednym z obiektów szpitalnych zaistniała potrzeba budowy zbiornika magazynowego wody. Warunki nie umożliwiały jednak budowy zbiornika naziemnego zewnętrznego, ani ze względu na istniejącą infrastrukturę, sieci ciepłownicze – podziemnego. Jedynym rozwiązaniem była budowa we wnętrzu obiektu.
Finalnie zdecydowano o wykorzystaniu na ten cel pomieszczenia po starej kotłowni węglowej. W przypadku szpitala jakakolwiek ingerencja w budynek nie była możliwa, zatem wprowadzenie zbiornika w całości nie było wykonalne. Dodatkowo w pomieszczeniu znajdowały się filary podtrzymujące strop, co uniemożliwiało posadowienie zbiornika o regularnym kształcie.
Poza specyfiką pomieszczenia wyzwaniem było wykonanie zbiornika w działającym, czynnym szpitalu w taki sposób, aby powstał on w całości bez potrzeby wyłączania instalacji z ruchu, przerw technicznych i konieczności transferu pacjentów do innej placówki.
Zbiornik zapasu wody pitnej o nieregularnym kształcie i pojemności 162,5 m3
Dla obiektu zaprojektowano zbiornik na wodę pitną o pojemności użytkowej 162,5 m3. W celu dostosowania go do kubatury i ograniczeń wynikających ze specyfiki pomieszczenia, zaplanowano go w nieregularnym kształcie geometrycznym, zbliżonym do litery „L”. Maksymalne wymiary zewnętrzne wyniosły ok. 14560 x 5860 x 2620 mm (długość / szerokość / wysokość maksymalna).
Wykonanie zbiornika o takich założeniach było możliwe dzięki zastosowaniu konstrukcji modułowej AmargTank MultiPower®, tj. budowie z pojedynczych płyt tworzywa sztucznego.
Brak spełnienia wymagań higieniczno-sanitarnych
W przypadku braku zapewnienia odpowiedniej jakości wody hospitalizowanym pacjentom, a tym samym braku spełnienia wymagań higieniczno-sanitarnych, Rzecznik Praw Pacjenta może nałożyć na podmiot leczniczy ogromną karę pieniężną (nawet do kilkuset tysięcy złotych).
W ubiegłych latach, w jednym z polskich szpitali w instalacji ciepłej wody stwierdzono obecność bakterii Legionella, co zgodnie z decyzją Państwowego Powiatowego Inspektora Sanitarnego naruszało zbiorowe prawa pacjentów. W wydanym komunikacie podkreślono, że: „pacjenci mają prawo do świadczeń zdrowotnych udzielanych z należyta starannością w warunkach odpowiadających określonym w odrębnych przepisach wymaganiom fachowym i sanitarnym (art. 8 ustawy o prawach pacjenta i Rzeczniku Praw Pacjenta). W realizację tego prawa wpisuje się spełnianie przez podmioty lecznicze określonych norm jakościowych przewidzianych przepisami prawa, w tym dotyczących wody, aby użycie jej przez pacjentów było bezpieczne”.

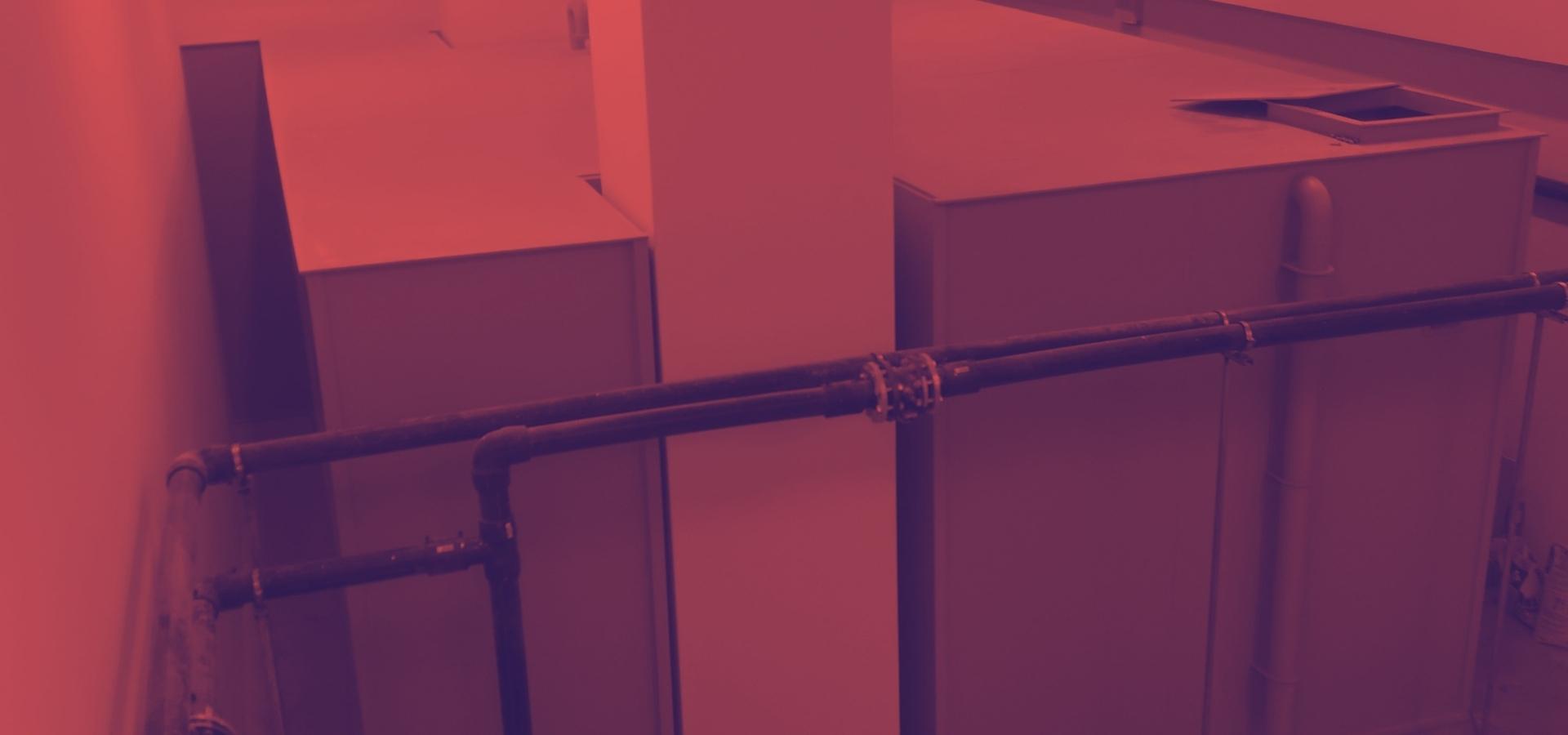

Wewnętrzny zbiornik wody pitnej dla szpitala budowany na miejscu
Korpus zbiornika dla szpitala wykonano z pojedynczych płyt modułowych MultiPower z polipropylenu copolimeru PP-C, natomiast dno oraz sufit zbiornika – na bazie litej płyty z polipropylenu homopolimeru PP-H. Biorąc pod uwagę pojemność całkowitą zbiornika przyjęto grubości płyt: dla dna 15 mm oraz dla pokrywy górnej: 10 mm. Łączenie ścian i dna zostało zrealizowane poprzez zgrzewanie doczołowe i spawanie ekstruzyjne.
Pod płaską pokrywą znalazły się wzmocnienia w celu zwiększenia stabilności układu. Okresowa kontrola oraz przeglądy będą możliwe dzięki dwóm prostokątnym włazom rewizyjnym o wymiarach ok. 600 x 600 mm w świetle. Wyłazy z uchylną pokrywą zostały wykonane w dachu zbiornika.
Obiekty szpitalne poza zaopatrzeniem w wodę z zewnętrznej sieci wodociągowej powinny posiadać własne ujęcie wody, które pełni funkcję rezerwy w przypadku awarii lub przerwy w dostawie wody z sieci. Zgodnie z aktualnym stanem prawnym w tym celu można zastosować zbiornik rezerwowy o pojemności zapewniającej – zgodnie z Rozporządzeniem Ministra Zdrowia z dnia 26 marca 2019 r. – co najmniej 12-godzinny zapas wody.
Aby zagwarantować sprawne, niczym niezakłócone funkcjonowanie szpitala, poza odpowiednią pojemnością należy pamiętać o konieczności zapewnienia wysokiej jakości i czystości wody, a także o warunkach w jakich zlokalizowany zostanie zbiornik wody.
W projektowanych przez nasze biuro instalacjach opieramy się o najnowsze rozwiązania funkcjonalne, optymalne zarówno technicznie, jak i w perspektywie lat – ekonomicznie.
W przypadku obiektów szpitalnych – tak jak w opisywanym wcześniej projekcie – stosunkowo często mamy do czynienia z istniejącymi placówkami, których lokalizacja nie pozwala na zastosowanie zbiornika zewnętrznego, a w przypadku posadowienia wewnątrz obiektu nie jest możliwe wniesienie rezerwuaru w całości.
Dzięki alternatywie jaką jest budowa konstrukcji z pojedynczych płyt modułowych, nasze projekty zakładają we wspomnianych sytuacjach wykonanie zbiornika na miejscu, wykorzystując przy tym pomieszczenia, które nie były wcześniej użytkowane, bez konieczności ingerencji w budynek, która mogłaby generować dla Inwestora dodatkowe koszty. Dodatkowo wykonanie zbiornika z tworzywa sztucznego daje szereg korzyści prezentowanych w niniejszym poradniku, przede wszystkim gwarantuje czystość wody, bez ryzyka namnażania się bakterii, co w przypadku placówki szpitalnej ma ogromne znaczenie pod kątem bezpieczeństwa pacjentów.
Jako biuro projektowe we współpracy z wykonawcą zbiorników wewnętrznych konsultujemy możliwości techniczne zabudowy zbiornika, dzięki czemu już na wstępnym etapie jesteśmy w stanie ukierunkować Inwestorów na optymalne rozwiązanie i wskazać szacunkowe koszty.
Marcin Kosieniak – wspólnik i projektant PM Projekt sp. z o.o. sp.k.
Jakie korzyści zyskał szpital dzięki konstrukcji zbiornika na wodę z tworzywa sztucznego?
Wykorzystanie technologii AmargTank MultiPower® i zastosowanie modułowych płyt tworzywa sztucznego przełożyło się dla Inwestora-szpitala na następujące korzyści:
- najbardziej możliwe, optymalne wykorzystanie dostępnego, nieużytkowanego pomieszczenia na zabudowę zbiornika na wodę bez większych ingerencji w konstrukcję budynku,
- stosunkowo szybką budowę zbiornika bez konieczności przenoszenia pacjentów do innego ośrodka czy długich przerw technicznych instalacji,
- magazynowanie wody pitnej przy najwyższych standardach higienicznych (zastosowane tworzywo posiada atesty Państwowego Zakładu Higieny),
- ograniczenie nagrzewania wody, a tym samym redukcję rozwoju i namnażania bakterii dzięki dobrym właściwościom izolacyjnym tworzywa,
- oszczędności w zakresie napraw i remontów dzięki eliminacji ryzyka korozji (zbiornik nie posiada elementów stalowych),
- komfort podczas wykonywania czynności serwisowych, łatwe czyszczenie i dezynfekcja zbiornika.
